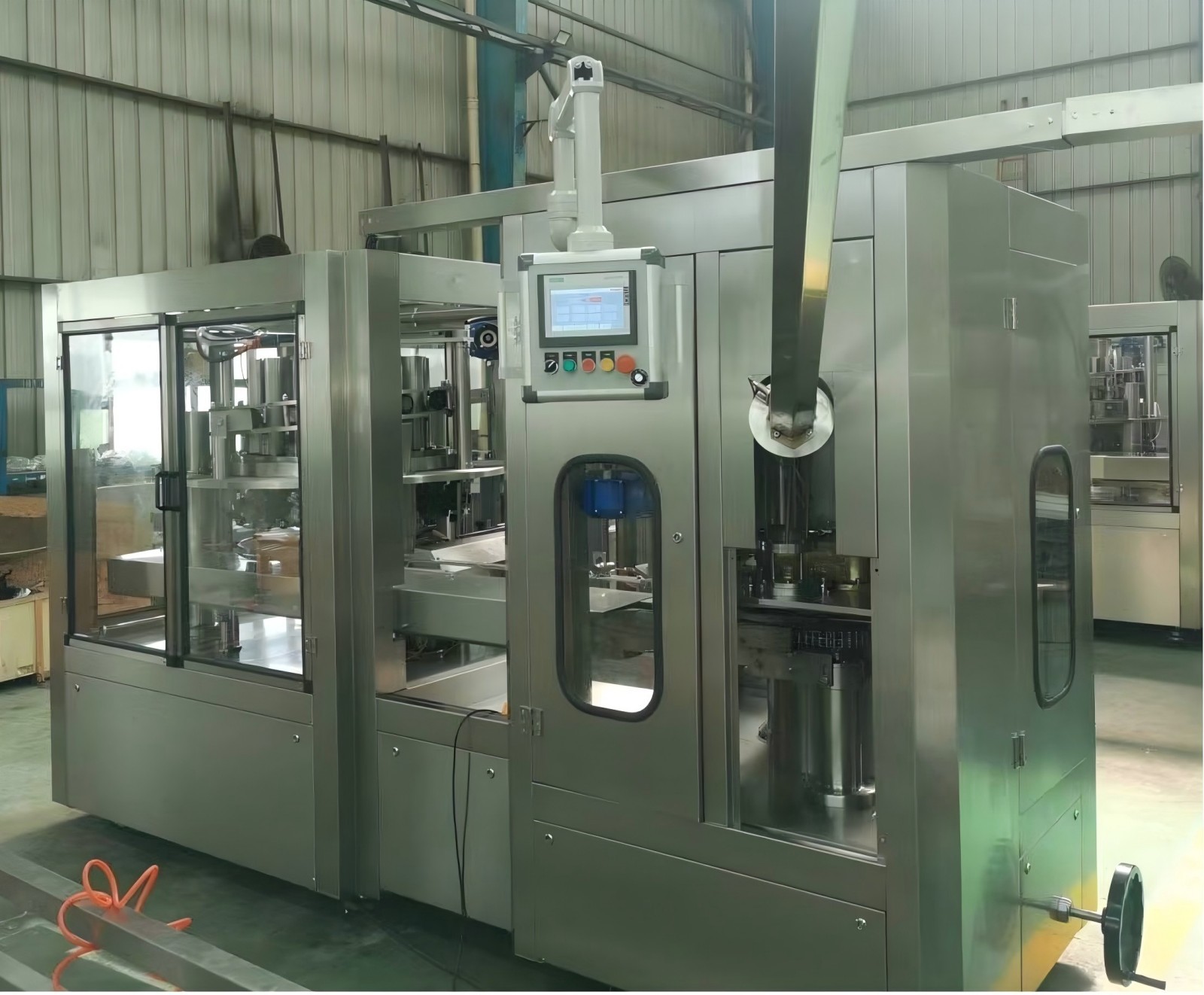

Maszyna do wypełniania i szycia pasty pomidorowej do puszek z cyny Rozmiary od 70 g do 3 kg Pojemność lub prędkość od 50CPM do 600CPM

Maszyna do wypełniania pasta pomidorowa do puszek z cyny

Ramka

• Płytka stołu roboczego jest wykonana z materiału Q235 o grubości δ 35;
• ramy wiązki wykorzystujące kwadratową rurę ze stali nierdzewnej 201;
• Po całkowitym spawaniu platformę należy przetworzyć na płaszczyznę całkowitą δ 30 za pomocą frezarki portale, a platforma musi być płaska, bez wypukłości wąskiej;
• Tabela jest pokryta panelem ze stali nierdzewnej SUS304 w celu zapobiegania rdzewi.

Puste urządzenie do karmienia puszki

• pas przenośny z wlewem i wylewem puszki o długości 2 metrów, płytka boczna SUS304;
• Wykorzystuje się w tym celu następujące urządzenia:
• Wykrywanie przychodzącej puszki (automatycznie dostosowuje prędkość działania sprzętu zgodnie z warunkami przychodzącej puszki), automatyczne urządzenie przechwytujące puszkę.

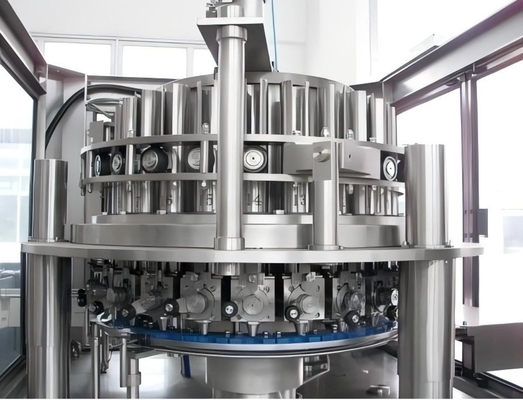

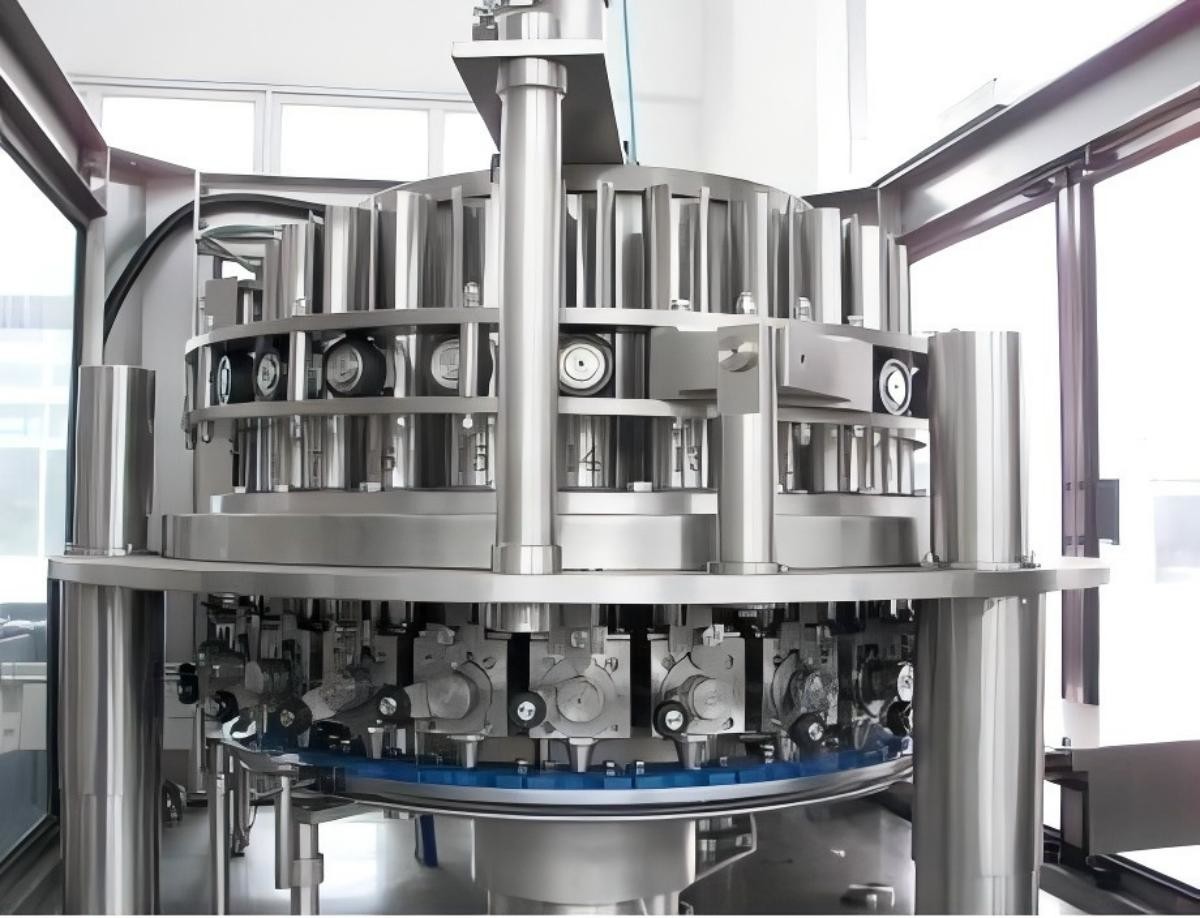

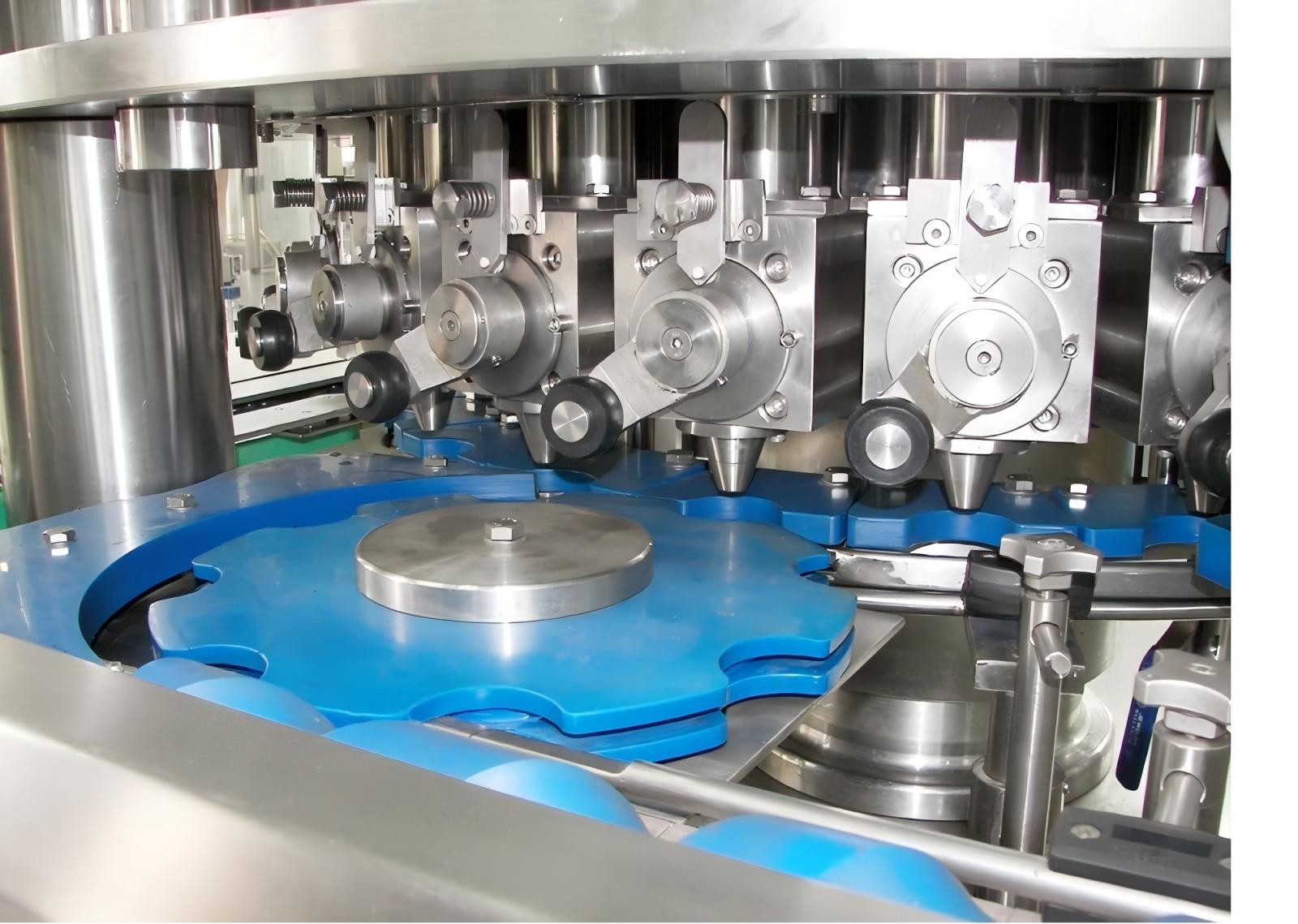

System napełniania

• Cylinder tłokowy jest obrobiony specjalną rurą do szlifowania SUS304, z gładką ścianą wewnętrzną i wykończeniem 0,4-0.8Jest odporny na korozję i ścieranie;
• Rdzeń zaworu jest przetwarzany przez SUS304, powierzchnia jest hartowana przez HRC45-50, dodaje się zewnętrzne okrągłe szlifowanie, a wykończenie wynosi 0.8. Teflonowe pierścienie przewodnicze na przednich i tylnych końcach chronią rdzeń zaworu przed bezpośrednim tarciem z siedzeniem zaworu;
• Słup SUS304 jest integralnie odlewany, wewnętrznie zaokrąglony, z wykończeniem 0.8. Teflonowe pierścienie przewodnicze na przednich i tylnych końcach chronią rdzeń zaworu przed bezpośrednim tarciem z prętem tłoka;
• Pręty tłokowe wykonane są z SUS304, z wyjmowaną konstrukcją sekcji uszczelniającej, która może nieznacznie regulować objętość napełniania.Teflonowe pierścienie prowadzące na górnym i dolnym krańcu chronią pręt tłoka przed bezpośrednim tarciem z tłokiem;
• Szybkie zainstalowanie rdzenia zaworu wioskowego, który może szybko i łatwo wyjąć rdzenie zaworu i ułatwić czyszczenie;
• Specjalnie powlekane gumą koło kierownicze pręta tłokowego, odporne na zużycie.

Produkty hopper i układ napędowy

• Blok cylindrowy wykonany jest z SUS304;
• Siedzenie głównego wału wykonane jest z materiału SUS304, a łożysko jest wałem Harbin;
• łożysk biegówki przyjmuje niestandardowe łożyska obrotowe, a większość masy maszyny do napełniania jest podtrzymywana przez łożysk obrotowy, tak aby zapewnić stabilną pracę całej maszyny,zapewnić dokładne wypełnienie, zmniejszyć obciążenie wału głównego i wydłużyć żywotność urządzenia;
• Cylinder materiałowy może być wyposażony w urządzenie izolacyjne i urządzenie mieszania;
• SUS 304 Pneumatyczny zawór kulkowy z stali nierdzewnej;
• Węże wysokiego ciśnienia dla żywności

• Objętość napełniania jest regulowana elektrycznie i wyposażona w kółko ręczne do dokładnej regulacji;
• Wysokość napełniania jest elektrycznie regulowana i wyposażona w kółko ręczne do dokładnej regulacji;
• Urządzenie przełącznika napełniania przyjmuje pogrubioną obróbkę podstawy płyty ze stali nierdzewnej, górne i dolne bloki przewodnicze PTFE, przełącznik sterowania cylindrem, stabilny i trwały.

System sterowania

• Wymagania w zakresie wykrywania przychodzących zbiorników: jeśli zbiornik przychodzący jest niespójny, zbiornik automatycznie się spowalnia i odcina;
• Wymagania w zakresie bezpieczeństwa
• Odciąć puszki i nie otwierać zaworu, gdy butelka jest w niskiej temperaturze;
• Zmniejszenie prędkości i odcięcie puszek w przypadku niskiego poziomu płynu;
• wykrywanie temperatury rury zasilającej, brak podawania, jeśli temperatura nie spełnia określonych wymogów;
• Bez wypełniania bez puszki, automatyczny zawór włączania/wyłączania;
• Czujnik temperatury przyjmuje markę LEG, a czujnik fotoelektryczny przyjmuje markę stock w Niemczech.

Pudełkowy szczelnik

Ramka

• Płytka bazowa Q235, δ 30 cała płytka, kończąca się na płaszczyźnie całkowitej δ 28, powierzchnia stołu jest płaska bez wypukłości wąskiej;
• Panel operacyjny Q235, δ 40 cała płytka, wykończenie w płaszczyźnie całkowitej δ 38, płaska powierzchnia bez wypukłej wypukłej.
• Płytka pośrednia SUS304, δ 18 cała płytka, kończąca się na δ 16 płaszczyźnie ogólnej, płaska powierzchnia bez wypukłości wypukłej;
• Płytka górna Q235, δ 30 cała płytka, kończąca się w ogólnej płaszczyźnie δ 28, powierzchnia stołu jest płaska bez wypukłości.

• Materiał SUS304 (4 sztuk) jest przyjmowany do węgla podnoszącego;
• Wzmocniona prętka śrubowa jest wykonana z materiału H62 (4 sztuk);
• Elektryczna regulacja z ręcznym kołem do dokładnej regulacji.

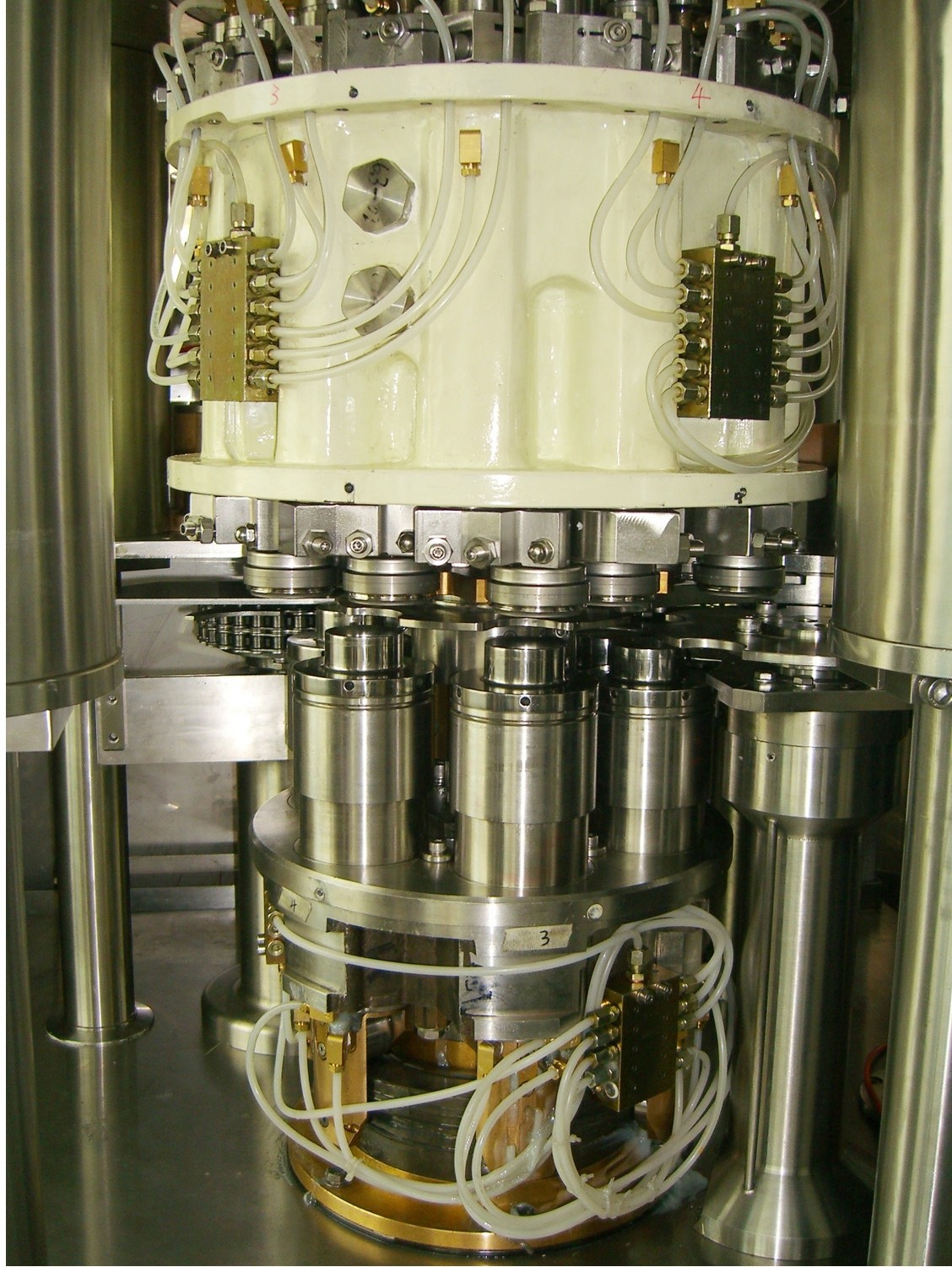

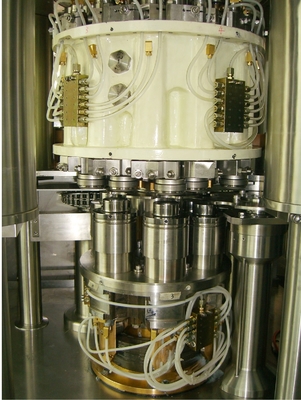

Górna wieża

• Odlewy integracyjne T300, obróbka precyzyjna;
• Wszystkie łożyska są importowane z oryginalnym opakowaniem, takim jak SKF/NSK/INA/IKO/FAG;
• Oś koła i oś napędowa wykonane są z materiału 38CrMoAlA, które są odporne na wysoką temperaturę, wysokie ciśnienie i korozję;
• Tajwan produkował rolki i koła;
• pokrywa ochronna ze stali nierdzewnej;
• Cam przyjmuje 20crMnTi, wytrzymały próżniowo HRC55-60.

Dolna wieża

• Wykorzystanie urządzeń, o których mowa w pozycji 2A001.a., 1A001.b., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A001.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1A101.c., 1
• Wymagania w odniesieniu do zastosowań określonych w pozycji 2A001.a.
• Zdejmowalna płytka nośna do szybkiej i wygodnej wymiany;
• Wykorzystanie urządzeń do wykonywania pomiarów węglowodanowych
• Ochrona ze stali nierdzewnej.

System podawania puszek

• Zamówiony łańcuch ze stali nierdzewnej;
• Ślizgowa szyba UHM;
• Ø30 Wysokiej precyzji wyłącznik fotoelektryczny;
• Integralna obudowa ze stali nierdzewnej.

System opadających pokrywek

• SUS304 polerowana szyba z pokrywkami;
• pojemnik SUS304 dla pokrywek;
• Specjalne szybkie pokrywy oddzielające skrzynkę biegów;
• Brak wykrywania pokrywek w przypadku otworu zapasowego pokrywek (alarm i wyłączenie bez pokrywek);
• Wykrycie upadku pokrywy (alarm i wyłączenie, jeśli jest puszka, ale bez pokrywy).

Prowadzenie pojazdów

• silniki ABB lub Siemens;
• Reduktor QIANGZHU;
• Ciężki universalny wał napędowy.

System sterowania

• Wykrycie na wejściu do puszki i automatyczne nakładanie pokrywki na wchodzącą puszkę
• Wykrywanie na ładowisku pokrywek, zatrzymanie puszek, jeśli nie ma pokrywek;
• Wykrycie zatknięcia puszek (≤ 3 puszki);
• czujnik fotoelektryczny musi być niemieckiej marki SICK;
• urządzenia do sterowania prądem z stali nierdzewnej;
• Niezależna szafa operacyjna zawieszona;
• Specjalna elektryczna skrzynka przyciskowa do uruchamiania;
• Siemens PLC, ekran dotykowy Weinview;
• przekształcacz częstotliwości Danfoss;
• urządzenia Schneider niskonapięciowe;
• składniki pneumatyczne SMC lub AIRTAC;
• Relaj na poziomie profesjonalnym;
• Moduł zdalny (zdolny do zdalnej diagnostyki i modyfikacji programu);
• Wszystkie parametry urządzeń elektrycznych i czujników są wyświetlane na ekranie dotykowym w celu diagnostyki i regulacji.

instrukcja obsługi;

rysunek instalacji;

Narzędzia do mocowania
